Basildon Hospital

Η κλιματική αλλαγή και οι νέες κυβερνητικές κατευθυντήριες οδηγίες πυροδότησαν τεράστια «επέμβαση» σε ένα βασικό σύστημα αερισμού και ψύξης ενός τμήματος του νοσοκομείου, σε μια σύντομου χρόνου τετραήμερη διαδικασία που περιελάμβανε εγκατάσταση σε ταράτσα δύο αερόψυκτων ψυκτών κοχλιοφόρων συμπιεστών με οδηγό μεταβλητής συχνότητας (VFD) που χρησιμοποιούν ψυκτικό μέσο HFO.

Με την επιτυχή ολοκλήρωση του έργου το Essex Cardiothoracic Centre (CTC) στο Πανεπιστημιακό νοσοκομείο Basildon University Hospital, τμήμα του Mid and South Essex NHS Foundation Trust, θα έχει εξασφαλιστεί έναντι της κλιματικής αλλαγής στο προσεχές μέλλον.

Το τετραώροφο κτίριο στεγάζει τις κορυφαίες εγκαταστάσεις της κομητείας για επεμβάσεις καρδιάς και πνευμόνων, με τέσσερα χειρουργεία, τέσσερα εργαστήρια καθετηριασμού, εγκαταστάσεις μαγνητικού τομογράφου και υπολογιστικής τομογραφίας (CT) και δύο θαλάμους 24 κλινών για ανάρρωση και ανάγκες των νοσηλευομένων.

Το CTC διαχωρίζεται από το συγκρότημα του κύριου νοσοκομείου από έναν στενό υπηρεσιακό δρόμο αλλά συνδέεται με μια κλειστή γέφυρα στο επίπεδο του χειρουργείου. Δύο μονάδες διαχείρισης αέρα (AHU) και δύο ψύκτες είναι τοποθετημένοι στην ταράτσα του CTC – στην ουσία σε έναν πέμπτο όροφο – κοντά στο δρόμο και στην ίδια ευθεία με τη γέφυρα.

Ο Iain Oakley, Διευθυντής έργου για το Mid and South Essex NHS Foundation Trust, λέει ότι παρότι τα συστήματα εξαερισμού και ψύξης του CTC ήταν υπερσύγχρονα κατά τη θέση σε λειτουργία τους το 2009, στην πορεία δεν μπορούσαν να παρέχουν επαρκή έλεγχο θερμοκρασίας και υγρασίας.

«Οι AHU είχαν ρυθμίσεις ενεργοποίησης/απενεργοποίησης του αέρα που ήταν σε συμμόρφωση με τα πρότυπα τεχνικών υπομνημάτων (HTM) εκείνης της περιόδου. Γνωρίζουμε όμως ότι λόγω της υπερθέρμανσης του πλανήτη συχνά αντιμετωπίζουμε θερμοκρασίες περιβάλλοντος που υπερβαίνουν τους 31^oC. Υπήρξαν πολλές ημέρες κατά τις οποίες η απόδοση ψύξης απλά δεν ήταν σε θέση να ανταποκριθεί στις απαιτήσεις των χειρουργείων και των εργαστηρίων καθετηριασμού.

«Επίσης δεν μπορούσαμε να μειώσουμε την υγρασία στα χειρουργεία, γεγονός που επηρέαζε τους εξοπλισμούς, με αποτέλεσμα συχνά να πρέπει να κλείνουν τα χειρουργεία και τα εργαστήρια καθετηριασμού τις ημέρες που η υγρασία ήταν πολύ υψηλή, διότι δεν μπορούσαμε να ρισκάρουμε βλάβη των εξοπλισμών κατά τη διάρκεια επεμβάσεων.

«Η απόδοση ψύξης έπρεπε να βελτιωθεί – και οι AHU αντικαταστάθηκαν ταυτόχρονα διότι οι αρχικές μονάδες δεν είχαν επιτύχει ποτέ τις απαιτούμενες ταχύτητες ροής αέρα.»

Οι μηχανικοί της Ellis Building Services είχαν στη διάθεσή τους ένα τετραήμερο Σαββατοκύριακο για την απομάκρυνση των παλαιών εξοπλισμών, την εν συνεχεία εγκατάσταση και δοκιμαστική λειτουργία των νέων εγκαταστάσεων – με εργασία σε περιβάλλον εν λειτουργία. Ο Διευθύνων Σύμβουλος James Ellis λέει ότι η επιτόπια ομάδα των Davie Edwards και Ian Cribbs εργάστηκε με εξαιρετική διάθεση για την παράδοση αυτού του έργου για το NHS.

Ο Iain Oakley λέει: «Ο χρόνος που δόθηκε από το CTC ήταν αυτός που επιτρεπόταν. Τα χειρουργεία έκλεισαν αργά την Τετάρτη και οι εργασίες έπρεπε να ολοκληρωθούν έγκαιρα διότι υπήρχε κατάλογος επεμβάσεων που είχαν προγραμματιστεί να ξεκινήσουν στις οχτώ η ώρα το πρωί της Δευτέρας.»

Η ταχύτητα επίσης έπαιξε σημαντικό ρόλο διότι ενώ ο γερανός ήταν στη θέση του, δεν ήταν δυνατή χρήση του υπηρεσιακού δρόμου από την κυκλοφορία.

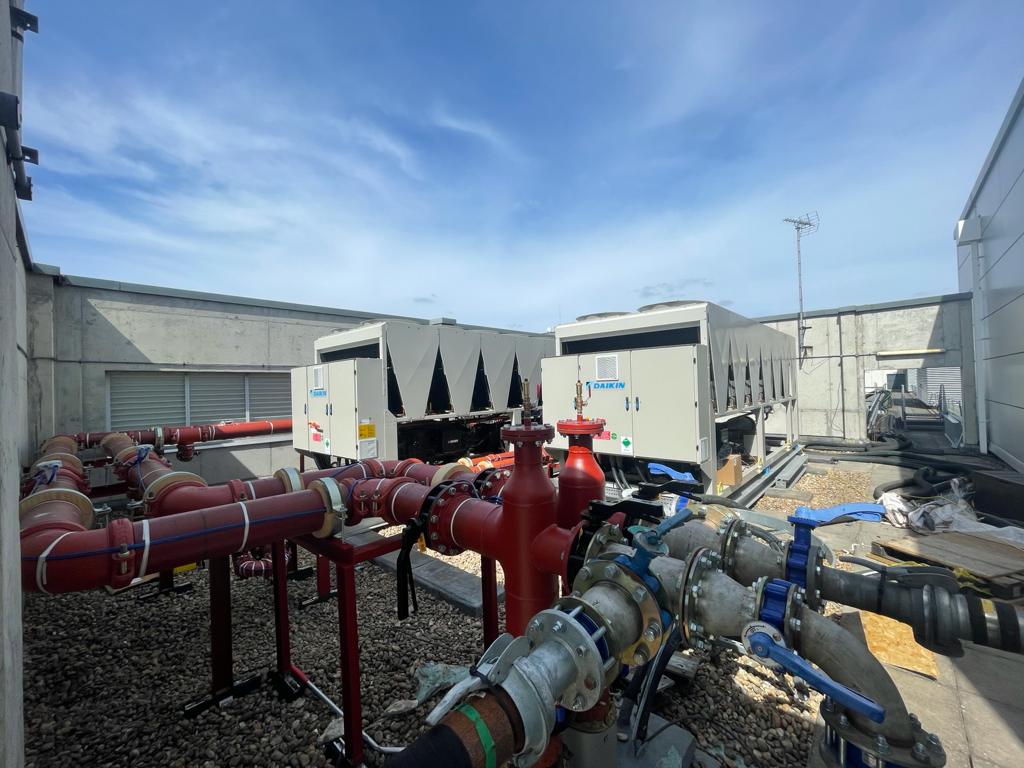

Πρώτα απομακρύνθηκαν οι παλαιοί ψύκτες και η στέγη του χώρου τεχνολογικού εξοπλισμού αφαιρέθηκε έτσι ώστε να μπορέσουν να αντικατασταθούν οι παλαιές AHU. Μόλις τοποθετήθηκαν οι νέες AHU στο εσωτερικό του χώρου τεχνολογικού εξοπλισμού και επανατοποθετήθηκε η στέγη, ανυψώθηκαν οι δύο καινούργιοι ψύκτες ελέγχου VFD της Daikin και τοποθετήθηκαν στη θέση τους.

Το CTC άνοιξε πάλι σύμφωνα με το πρόγραμμα τη Δευτέρα το πρωί.

Η σειρά ψυκτών Daikin TZ είναι το αποτέλεσμα προσεκτικού σχεδιασμού που έχει στόχο τη βελτιστοποίηση της λειτουργίας και της απόδοσης των ψυκτών για εφαρμογές άνεσης και μεταποιητικές εφαρμογές σε όλες τις συνθήκες κλίματος. Ο στόχος είναι η μείωση στα λειτουργικά κόστη και η βελτίωση της απόδοσης κέρδους, της αποτελεσματικότητας και της οικονομικής διαχείρισης.

Οι ψύκτες διαθέτουν ένα σχέδιο κοχλιοφόρου (single screw) συμπιεστή υψηλής απόδοσης με έλεγχο VFD, έναν μεγάλο τομέα επιφάνειας σερπαντίνας συμπύκνωσης για μέγιστη μεταφορά θερμότητας και χαμηλή πίεση εκκένωσης, ανεμιστήρες συμπύκνωσης υψηλής απόδοσης και έναν εξατμιστή απευθείας διαστολής «κελύφους και σωλήνα» με μικρή πτώση πίεσης ψυκτικού.

Ο συνδυασμός των ανωτέρω προσφέρει την καλύτερη απόδοση σε λειτουργία πλήρους και μερικού φορτίου.

Ο ημιερμητικός συμπιεστής τύπου single screw με ενσωμάτωση VFD στο κυρίως σώμα συμπιεστή έχει σχεδιαστεί και κατασκευαστεί από την Daikin. Είναι το αποτέλεσμα ετών εμπειρίας και συνεχούς επένδυσης στην έρευνα και ανάπτυξη, με βελτιστοποιήσεις για λειτουργία με ψυκτικό μέσο R1234ze(E) που έχει δυναμικό υπερθέρμανσης του πλανήτη ίσο με 7.

Η γεωμετρία του ίδιου του συμπιεστή έχει επανασχεδιαστεί εξ ολοκλήρου για την επίτευξη της ανώτερης απόδοσης σε πλήρες φορτίο παρέχοντας την ανώτερη απόδοση μερικού φορτίου χάρη στο VFD επιτρέποντας συνεχή προσαρμογή στην ταχύτητα περιστροφής του συμπιεστή. Τα ηλεκτρονικά του VFD ψύχονται από το ψυκτικό μέσο μέσω του κυκλώματος ψύκτη παρέχοντας έναν συντελεστή ισχύος εκτοπίσματος ≥ 0,95.

Στους ψύκτες έχουν συμπεριληφθεί ορισμένες επιπρόσθετες επιλογές:

· Στοιχεία μικροκαναλιών με επίστρωση εποξειδικής ρητίνης

· Διπλές βαλβίδες εκτόνωσης πίεσης

· Ανεμιστήρες με έλεγχο Inverter

· Μετρητές ενέργειας
