Τα τελευταία χρόνια η εξελισσόμενη γνώση των περιβαλλοντικών επιπτώσεων, και ειδικά ο ρόλος των ψυκτικών μέσων, έχει επιταχύνει την υιοθέτηση των συστημάτων VRV με R-32 σε όλη την Ευρώπη. Καθώς αυτή η μετάβαση αποκτάει ορμή, οι επαγγελματίες της βιομηχανίας αναζητούν ολοένα και περισσότερο σαφήνεια σχετικά με το πώς εφαρμόζονται σωστά τα πρότυπα που καθορίζουν την ασφάλεια F-gas.
Μέσω της ηγετικής μας θέσης στις λύσεις VRV με R-32 και την στενή συνεργασία με εγκαταστάτες, σχεδιαστές, ειδικούς στη συμμόρφωση και υπεύθυνους χάραξης πολιτικών, η Daikin έχει αναπτύξει μια βαθιά κατανόηση της εφαρμογής στην πράξη αυτών των προτύπων ασφάλειας. Κατοχυρώσαμε αυτή τη γνώση ώστε να παρέχουμε σαφή καθοδήγηση με τρόπους δράσης για όλα τα ενδιαφερόμενα μέρη που εμπλέκονται στον σχεδιασμό, την εγκατάσταση και την αξιολόγηση των συστημάτων VRV.
Ποια πρότυπα ρυθμίζουν την ασφάλεια του ψυκτικού μέσου;
Το IEC 60335-2-40 είναι ένα πρότυπο προϊόντων, που ορίζει τις απαιτήσεις ασφάλειας για ηλεκτρικές αντλίες θερμότητας, συστήματα κλιματισμού και αφυγραντήρες.
Το EN 378 είναι ένα γενικό πρότυπο, που ορίζει απαιτήσεις για τα συστήματα ψύξης, καλύπτει τον σχεδιασμό, την κατασκευή, την εγκατάσταση, τη λειτουργία, τη συντήρηση και την απόρριψη.
Στο πλαίσιο αυτών, το IEC 60335-2-40 και το EN 378 αναφέρουν ότι όπου υπάρχει ένα συγκεκριμένο πρότυπο προϊόντος ασφαλείας, για παράδειγμα το IEC 60335-2-40, υπερισχύει έναντι ενός γενικού προτύπου όπως είναι το EN 378 (αποσπάσματα 1 και 2).
Το EN 378 ενισχύει περαιτέρω αυτή την αρχή κατά τον προσδιορισμό των επιτρεπόμενων ορίων φορτίου ψυκτικού μέσου (Απόσπασμα 3).
Συμπέρασμα: Το IEC 60335-2-40 υπερισχύει έναντι του EN 378.
Απόσπασμα 1 – πλαίσιο EN378: «Τα πρότυπα οικογενειών προϊόντων που αφορούν την ασφάλεια των συστημάτων ψύξης υπερισχύουν έναντι των οριζόντιων και γενικών προτύπων που καλύπτουν το ίδιο αντικείμενο.»
Απόσπασμα 2 – πλαίσιο IEC 60335-2-40: «Αυτό το τμήμα του IEC 60335 πραγματεύεται την ασφάλεια των ηλεκτρικών αντλιών θέρμανσης, των αντλιών θερμότητας ζεστού νερού καθαριότητας και των συστημάτων κλιματισμού, που ενσωματώνουν συμπιεστές με μοτέρ καθώς και υδρονικές μονάδες fan coil, αφυγραντήρες (με ή χωρίς συμπιεστές με μοτέρ), θερμοηλεκτρκές αντλίες θερμότητας και τμηματικές μονάδες. Η μέγιστη ονομαστική τους τάση δεν είναι μεγαλύτερη από 300 V για μονοφασικές συσκευές και 600 V για πολυφασικές συσκευές.»
Απόσπασμα 3 – EN 378 (τμήμα1): «Άρθρο 6 Ποιότητα του ψυκτικού μέσου: Όπου τα πρότυπα προϊόντων υφίστανται για ειδικούς τύπους συστημάτων και όπου αυτά τα πρότυπα προϊόντων αφορούν τα όρια ποσοτήτων ψυκτικών μέσων, αυτές οι ποσότητες υπερισχύουν των απαιτήσεων αυτού του προτύπου.»

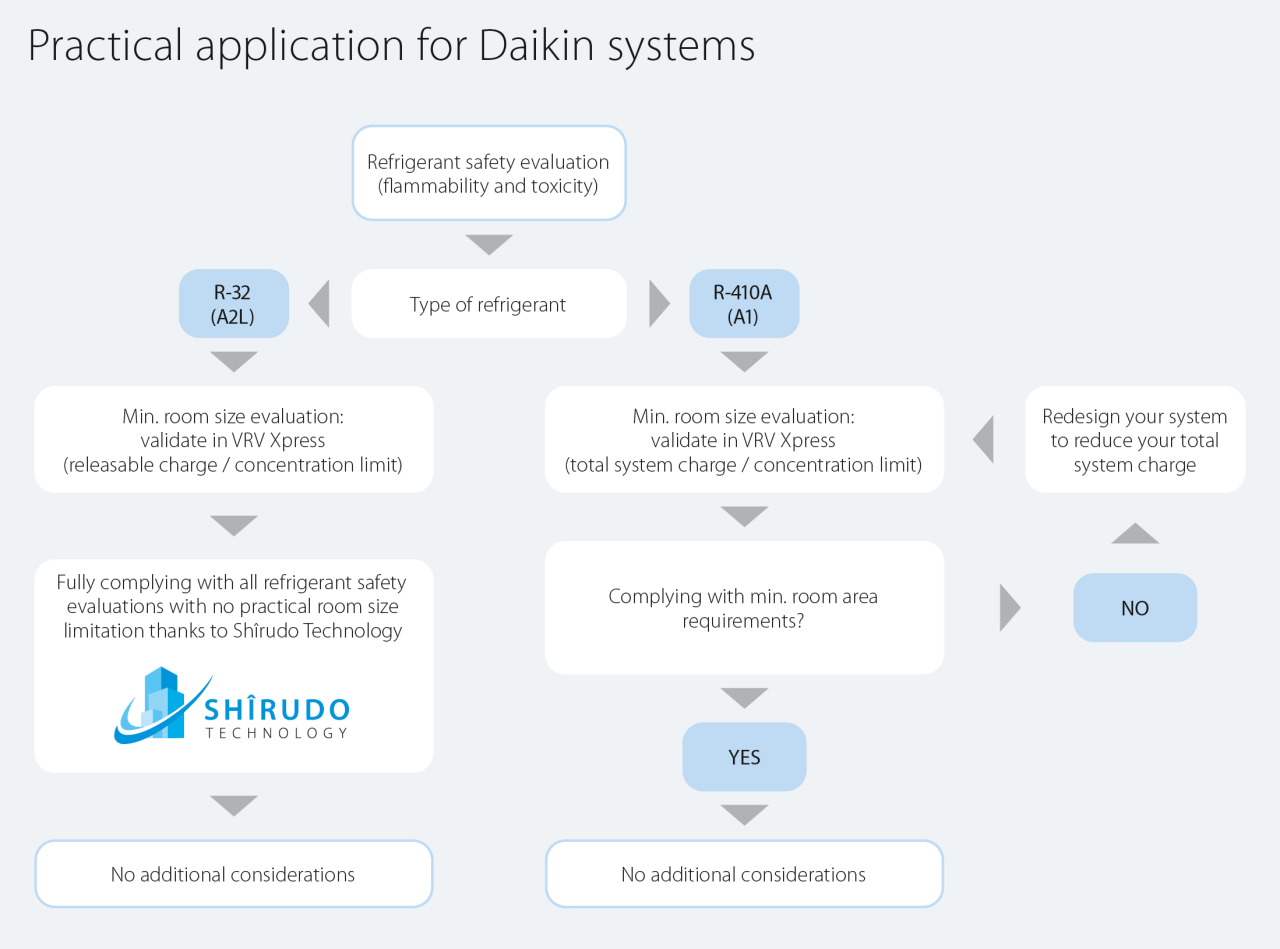

- Εφαρμογή των σχετικών προτύπων στα συστήματα R-32 A2L
- Εφαρμογή των σχετικών προτύπων στα συστήματα R-410A (A1)
Το IEC ορίζει ότι ισχύει η πιο αυστηρή απαίτηση (ευφλεκτότητα ή τοξικότητα) (Απόσπασμα 4).
Επισκόπηση των επιτρεπόμενων ορίων συγκέντρωσης για το R-32
Πρότυπο ασφαλείας | Μέγ. επιτρεπόμενη συγκέντρωση |
|---|---|
IEC 60335-2-40 | Ευφλεκτότητα (LFL): 75% του κατώτερου ορίου ευφλεκτότητας (LFL) = 0.75 × 307 g/m³ → 230 g/m³ |
EN 378 | Τοξικότητα (ATEL/ODL): 300 g/m³ |
Καθώς το όριο ευφλεκτότητας των 230 g/m³ είναι χαμηλότερο από το όριο τοξικότητας των 300 g/m³, ισχύει το πιο αυστηρό όριο ευφλεκτότητας. Η συμμόρφωση με αυτό το όριο εγγενώς διασφαλίζει ότι τα όρια τοξικότητας δεν υπερβαίνονται, επομένως δεν απαιτούνται πρόσθετοι έλεγχοι.
Τι σημαίνει αυτό για τον σχεδιασμό του συστήματος R-32;
Εάν η υπολογισμένη συγκέντρωση ψυκτικού μέσου είναι κάτω των 230 g/m³, δεν απαιτούνται πρόσθετα μέτρα ασφάλειας.
Εκεί όπου η συγκέντρωση υπερβαίνει τα 230 g/m³, η τεχνολογία Shīrudo της Daikin υποστηρίζει την συμμόρφωση με το IEC 60335-2-40 και το EN 378, βοηθώντας σας να ανταποκρίνεστε στα απαιτούμενα πρότυπα ασφάλειας με εμπιστοσύνη.
Αναφορικά με τα όρια φορτίου, το IEC καλύπτει μόνο τα εύφλεκτα ψυκτικά (A2L, A2, A3).
→ Για το λόγο αυτό το IEC δεν χρησιμοποιείται για αυτές τις αξιολογήσεις για συστήματα που χρησιμοποιούν μη εύφλεκτα ψυκτικά (A1).
Επισκόπηση των επιτρεπόμενων ορίων συγκέντρωσης για το R-410A
Πρότυπο ασφαλείας | Μέγ. επιτρεπόμενη συγκέντρωση |
|---|---|
IEC 60335-2-40 | Ευφλεκτότητα (LFL): Δ/Ι – το IEC καλύπτει μόνο τα εύφλεκτα ψυκτικά (A2L, A2, A3) |
EN 378 | Τοξικότητα (ATEL/ODL): 440 g/m³ |
Το όριο τοξικότητας που ορίζεται στο EN 378 για το R-410A, ταξινομημένο ως μη εύφλεκτο ψυκτικό Α1, είναι 440 g/m³ και πρέπει να εφαρμόζεται.
Τι σημαίνει αυτό για τον σχεδιασμό του συστήματος R-410A;
Καθώς το R-410A δεν εμπίπτει στο πλαίσιο του προτύπου IEC που σχετίζεται με την ασφάλεια ψυκτικών μέσων, το EN 378 εφαρμόζεται ως το ισχύον πρότυπο.
Η συγκέντρωση του ψυκτικού μέσου για το R-410A πρέπει να διατηρείται κάτω των 440 g/m³. Όπου προκύπτει υπέρβαση αυτού του ορίου, απαιτούνται κατάλληλα μέτρα ασφάλειας σε συμφωνία με το EN 378.
Μεγαλύτερη ευελιξία σχεδιασμού σε σύγκριση με τα συστήματα R-410A
Μέσω εκπλήρωσης των πιο αυστηρών απαιτήσεων του IEC, τα συστήματα R-32 προσφέρουν σημαντικά μεγαλύτερη ευελιξία σχεδιασμού, σε σύγκριση με τα ισοδύναμα R-410A.
Σύγκριση σχεδιασμού: Παράδειγμα υπολογισμού για μια εφαρμογή ξενοδοχείου

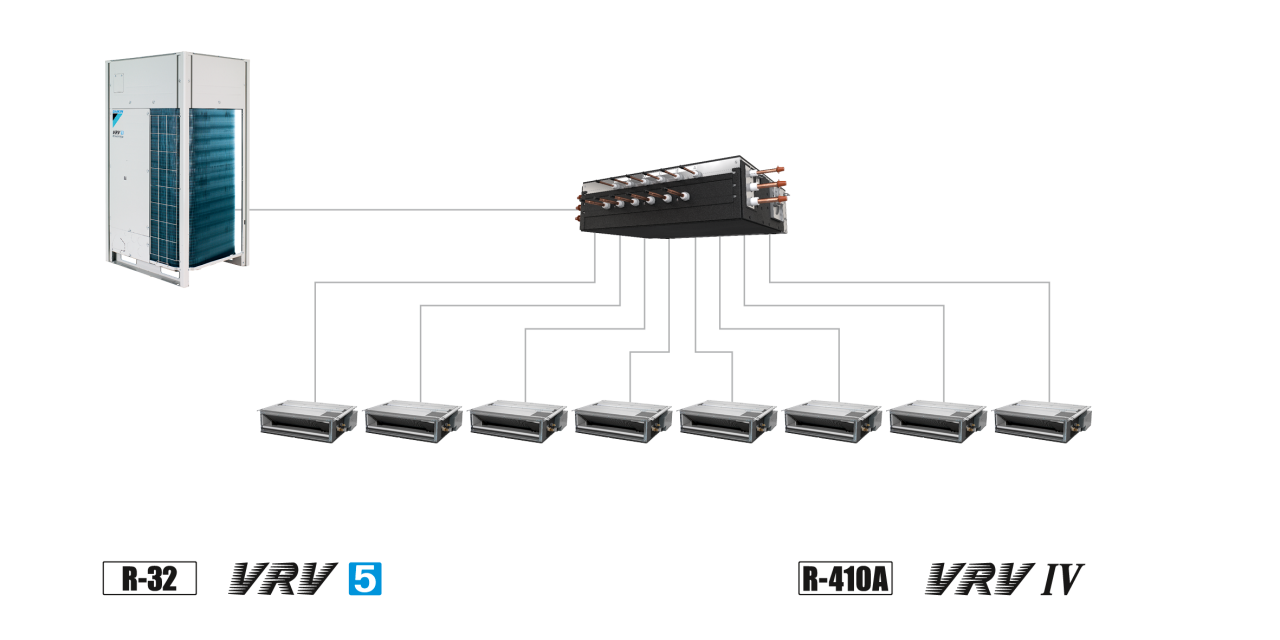

Για ένα σύνηθες σύστημα VRV ξενοδοχείου (8 εσωτερικές μονάδες, 1 κιβώτιο BS), ένα σύστημα VRV 5 που χρησιμοποιεί ενσωματωμένα μέτρα ασφάλειας τεχνολογίας Shîrudo, απαιτεί μόνο ένα ελάχιστο εμβαδόν δωματίου 3,08m², ενώ ένα παρόμοιο σύστημα R-410A θα απαιτούσε 12,7m²!
Ελάχιστο εμβαδόν δωματίου ξενοδοχείου: 3,08 m2
σύμφωνα με το IEC60335-2-40 και εφαρμόζοντας την τεχνολογία Shîrudo
Ελάχιστο εμβαδόν δωματίου ξενοδοχείου: 12,7 m2
σύμφωνα με το EN378
Περισσότερες λεπτομέρειες μπορείτε να βρείτε στον οδηγό μας:
Συχνές ερωτήσεις
Ναι. Μέσω σχεδιασμού σε συμφωνία με το IEC 60335-2-40 (διασφαλίζουμε τη συμμόρφωση), καλύπτετε επίσης τις σχετικές απαιτήσεις του EN 378, συμπεριλαμβανομένων των ελέγχων για τη μέγιστη συγκέντρωση ψυκτικού ανά δωμάτιο.
Η τεχνολογία Shīrudo της Daikin εξασφαλίζει επιπλέον ότι η συγκέντρωση ψυκτικού δεν υπερβαίνει τα 230 g/m³, που ισοδυναμούν με το 75% του κατώτερου ορίου ευφλεκτότητας, όπως ορίζεται στο IEC 60335-2-40.
Για το σκοπό σύγκρισης, ένα σύστημα σχεδιασμένο αυστηρά σύμφωνα με τα όρια τοξικότητας του EN 378 μπορεί να επιτρέπει συγκεντρώσεις έως και 300 g/m³, περίπου 30% περισσότερο ψυκτικό για το χειρότερο σενάριο μιας διαρροής.
Για απόψεις που δεν καλύπτονται από το IEC 60335-2-40, όπως είναι η εγκατάσταση εξωτερικών μονάδων σε ανοιχτό χώρο, πρέπει να ανατρέξετε στο EN 378 για αναφορά.
Ναι. Το EN 378 είναι ένα γενικό πρότυπο και εντός του πλαισίου του και της Ρήτρας 6, αφορά απευθείας τα ισχύοντα πρότυπα προϊόντων, σε αυτή την περίπτωση το IEC 60335-2-40.
Για το λόγο αυτό η συμμόρφωση με το IEC 60335-2-40 συνιστά συμμόρφωση με το EN 378 για τους τομείς που καλύπτονται από το πρότυπο προϊόντος.
Όχι. Η συμμόρφωση με το IEC 60335-2-40 και κατά συνέπεια με το EN 378 τμήματα 1 και 2, είναι επαρκής. Δεν είναι απαραίτητη προϋπόθεση η εφαρμογή του EN 378-3, συμπεριλαμβανομένων των παροχών όπως μια ανεξάρτητη τροφοδοσία ισχύος για το σύστημα ανίχνευσης διαρροής.
Το EN 378 Πίνακας C.1 ορίζει τα όρια φορτίου με βάση το όριο τοξικότητας πολλαπλασιαζόμενο με τον όγκο δωματίου ή όπως ορίζεται στη Ρήτρα C.3. Στην πράξη το ισχύον όριο φορτίου καθορίζεται πάντα με τη χρήση του πιο αυστηρού κριτηρίου. Για το λόγο αυτό το όριο τοξικότητας δεν υπερβαίνεται.
Κατά συνέπεια τα πρόσθετα μέτρα ασφάλειας που περιγράφονται στο EN 378-3, Ρήτρα C.3, δεν είναι απαραίτητα.
Αυτή η προσέγγιση είναι σε ευθυγράμμιση με την εδραιωμένη πρακτική για τα ψυκτικά κλάσης Α, όπως είναι το R-410A, σύμφωνα με την οποία δεν απαιτούνται πρόσθετα μέτρα ασφάλειας υπό την προϋπόθεση ότι δεν υπερβαίνονται τα όρια τοξικότητας.

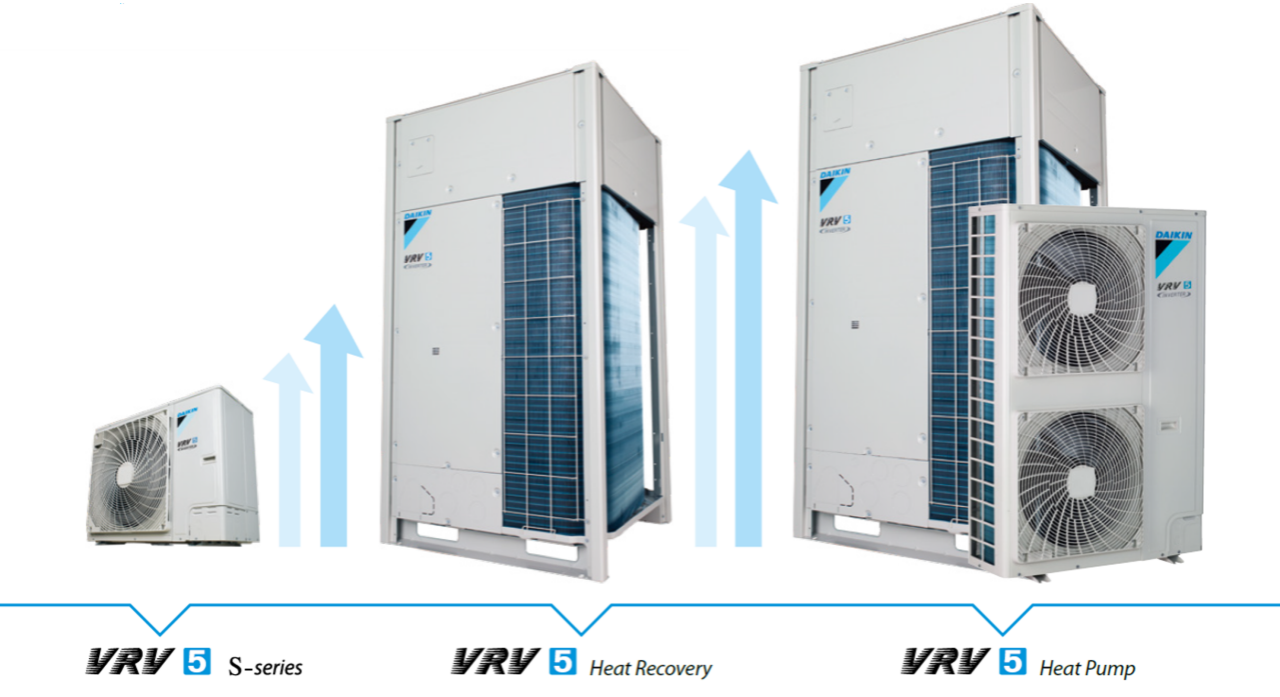

Η μοναδική τεχνολογία Shīrudo της Daikin καλύπτει τις σχετικές απαιτήσεις IEC, παρέχοντας ένα σύμμορφο σχέδιο συστήματος και ηρεμία, με άμεση ετοιμότητα για χρήση.
Δεν απαιτούνται πολύπλοκοι υπολογισμοί μέτρησης της ασφάλειας
Χωρίς πρόσθετες εργασίες εγκατάστασης ή θέσης σε λειτουργία
Χωρίς οπτικές επιπτώσεις από επιπρόσθετους αισθητήρες ή στοιχεία
Χωρίς πρόσθετες εργασίες ή επανασχεδιασμό εάν αλλάξει η διάταξη
Δεν απαιτούνται περιοδικοί έλεγχοι ασφάλειας
Τρόπος λειτουργίας της τεχνολογίας Shirudo
- Ενσωματωμένοι αισθητήρες για την ανίχνευση διαρροής ψυκτικού
- Ενσωματωμένος συναγερμός
- Βαλβίδες διακοπής παροχής

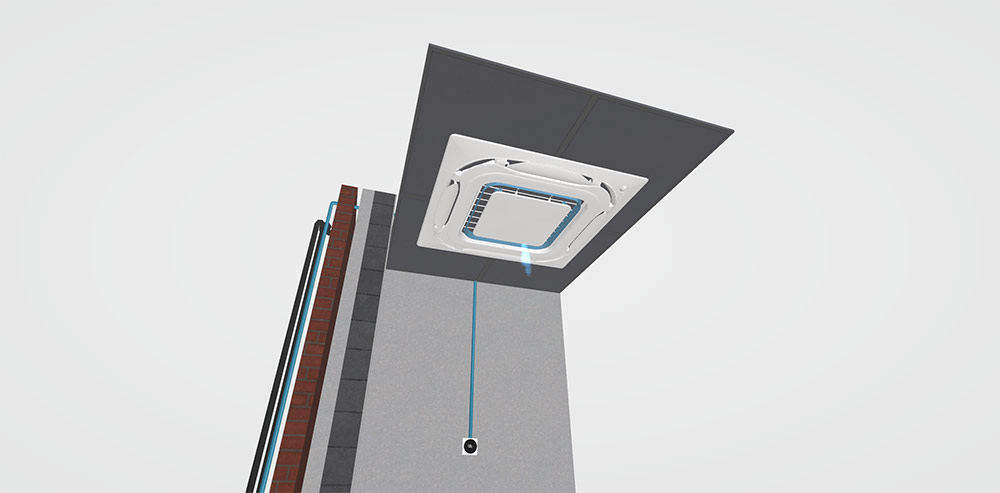

Ενσωματωμένοι αισθητήρες για την ανίχνευση διαρροής ψυκτικού
- Ενσωματωμένοι σε όλες τις εσωτερικές μονάδες
- Με τη λειτουργία αυτοεποπτείας, ανιχνεύουν ακόμα και τη μικρότερη διαρροή ψυκτικού
- Ενεργοποιούν αυτόματα τα μέτρα ανταπόκρισης για το ψυκτικό μέσο: συναγερμός και βαλβίδες διακοπής
Ενσωματωμένος συναγερμός

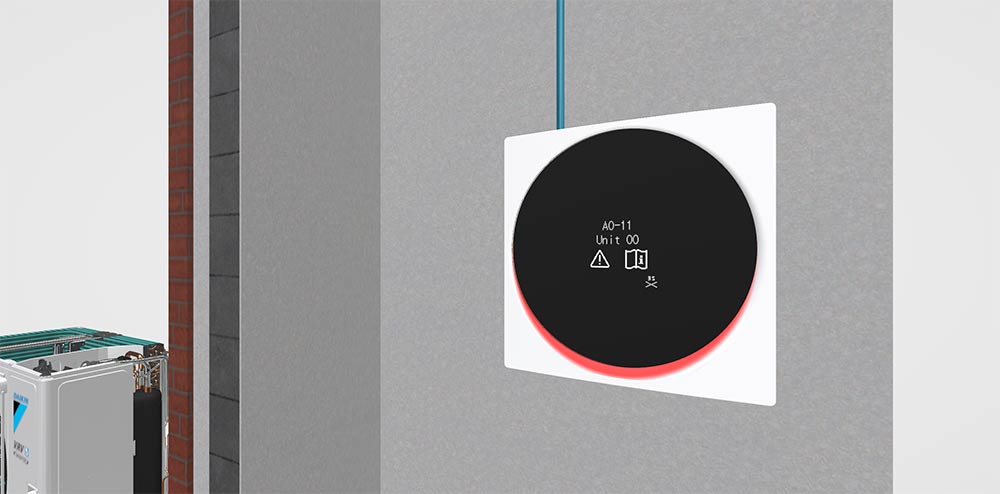

- Τοπικός οπτικός συναγερμός και συναγερμός ήχου ενσωματωμένοι στο ενσύρματο τηλεχειριστήριο Madoka
- Είναι δυνατή ενσωμάτωση επιπρόσθετου συναγερμού επιτήρησης μέσω:
- Ρύθμισης επί τόπου στον ελεγκτή Madoka
- Ενός σήματος εισόδου που ενεργοποιεί έναν συναγερμό τρίτου
Για τη διασφάλιση της συμμόρφωσης με το IEC60335-2-40 ακόμα και για τα πιο μικρά δωμάτια, παρέχονται βαλβίδες διακοπής παροχής.

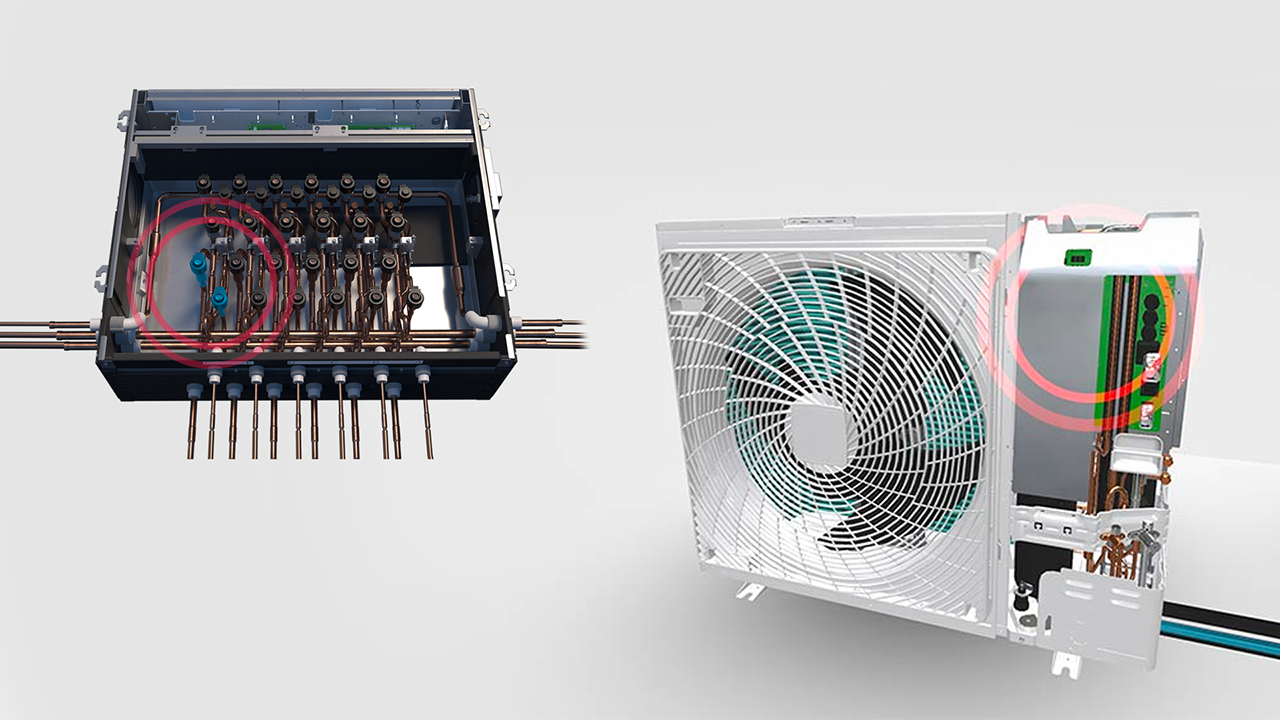

Αναλόγως του συστήματος αυτές είτε είναι ενσωματωμένες στην εξωτερική μονάδα είτε σε κιβώτιο (BS)SV. Σε περίπτωση μιας διαρροής το ψυκτικό μέσο είτε επιστρέφει με άντληση στην εξωτερική μονάδα είτε κλείνουν συγκεκριμένες διακλαδώσεις για τον περιορισμό της διαρροής και την ελαχιστοποίηση του ψυκτικού μέσου που μπορεί να διαρρεύσει.
