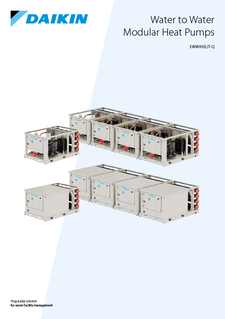

ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Το προϊόν διαθέτει μια νέα αρθρωτή προσέγγιση στον σχεδιασμό συστήματος που παρουσιάζει επιπρόσθετη ευελιξία στη διαμόρφωση, επιτρέποντας την επίτευξη της απαιτούμενης απόδοσης συνδυάζοντας μικρότερες μονάδες συνδεδεμένες μεταξύ τους με σωλήνες και με ενιαίο έλεγχο.
Αποτελούμενη από τρεις βασικές μονάδες με αποδόσεις 100, 125 και 160 kW, η σειρά διαθέτει σπειροειδείς συμπιεστές σχεδιασμού Daikin και ψυκτικό μέσο R-32 το ΔΘΠ του οποίου είναι κατά 70% χαμηλότερο από αυτό του R-410A.
Επίσης το R-32 ως καθαρό ψυκτικό ενός συστατικού διαθέτει όλα τα χαρακτηριστικά που απαιτούνται για μια εύκολη ανάκτηση, ανακύκλωση ή αναγέννηση για μια είσοδο στην αγορά των ανακτημένων ψυκτικών μέσων και εκ νέου χρήση.
Το R-32 είναι επίσης ευρέως διαθέσιμο στην αγορά ως βασικό ψυκτικό για μονάδες κλιματισμού με σπειροειδείς συμπιεστές. Είναι δηλαδή σε μεγάλο βαθμό διαθέσιμο για υπηρεσίες συντήρησης.
3 εκδόσεις προϊόντος
- Αντλία θερμότητας με αντιστρεψιμότητα στην πλευρά νερού
- Αντλία θερμότητας με αντιστρεψιμότητα στην πλευρά ψυκτικού (μόνο 100 kW)
- Χωρίς συμπυκνωτή
3 βασικές μονάδες
- 100 – 125 – 160 kW
98 πιθανοί συνδυασμοί μονάδων
με τις διαφορετικές εκδόσεις προϊόντων
Εύρος απόδοσης
Τρεις βασικές μονάδες 100, 125 και 160 kW.
Είναι δυνατός συνδυασμός έως 8 μονάδων σε δύο σειρές των 4, η μια επάνω στην άλλη, με συνολικό εύρος απόδοσης από 200 έως 1280 kW
Εύρος λειτουργίας
Πλεονεκτήματα προϊόντος
Κλιμάκωση & Κομψότητα
Χάρη στον αρθρωτό σχεδιασμό οι νέες μονάδες EW(W)(H)(L)T-Q A προσφέρουν υψηλό δυναμικό κλιμάκωσης. Οι μονάδες, όταν απαιτείται, μπορούν να προστεθούν σύμφωνα με το σχέδιο κατασκευής του κτιρίου.
Είναι δυνατός επίσης συνδυασμός των μονάδων σε παράλληλη τοποθέτηση ή η μια επάνω στην άλλη για την ελαχιστοποίηση των απαιτήσεων χώρου κάτι που είναι ιδιαίτερα χρήσιμο για εφαρμογές αναβάθμισης. Είναι δυνατός συνδυασμός έως 8 μονάδων σε δύο σειρές των 4, η μια επάνω στην άλλη, με συνολικό εύρος απόδοσης από 100 έως 1280 kW.
Μέγ. οριζόντια σειρά: 4
Δυνατότητα τοποθέτησης 8 μονάδων η μια επάνω στην άλλη
Απλή τροφοδοσία ισχύος
Ως στάνταρ (χωρίς παρελκόμενα) κάθε μονάδα πρέπει να συνδέεται σε ξεχωριστή τροφοδοσία ισχύος. Υπάρχει η δυνατότητα μιας σειράς (έως τέσσερις μονάδες) με απλή τροφοδοσία ισχύος.
Οι ροηφόρες ράβδοι και τα καλώδια παρέχονται από το εργοστάσιο με έναν από τους κατωτέρω κωδικούς αξεσουάρ. Η σύνδεση ηλεκτρολογικών μεταξύ των μονάδων πρέπει να γίνεται επί τόπου.
Κωδικοί αξεσουάρ:
EKSPELT2 - Κιτ απλής τροφοδοσίας ισχύος για 2 μονάδες
EKSPELT3 - Κιτ απλής τροφοδοσίας ισχύος για 3 μονάδες
EKSPELT4 - Κιτ απλής τροφοδοσίας ισχύος για 4 μονάδες
Προσοχή:
- Το κιτ απλής τροφοδοσίας ισχύος αποστέλλεται μη συνδεδεμένο και πρέπει να τοποθετείται επί τόπου. Η εγκατάσταση σε στήλη δεν είναι συμβατή με διαμόρφωση απλής τροφοδοσίας ισχύος
- Η απλή τροφοδοσία ισχύος είναι διαθέσιμη μόνο για εσωτερική εγκατάσταση
- Σε περίπτωση 4 μονάδων σε εντολή, που τοποθετούνται σε σειρά, σε περίπτωση που απαιτείται απλή τροφοδοσία ισχύος, η EKSPELT4 μπορεί να επιλεγεί μόνο μια φορά
Εύκολη εγκατάσταση και άμεση χρήση (Plug & play)
Απλοποιημένη εγκατάσταση με κιτ πολλαπλής σχεδιασμένο για την σύνδεση μονάδων στην πλευρά νερού καθώς περιλαμβάνει τις σωληνώσεις μεταξύ των μονάδων. Το κιτ πολλαπλής μπορεί επίσης να έχει εγκατασταθεί στο εργοστάσιο για περαιτέρω μείωση του χρόνου εγκατάστασης επί τόπου. Επιπλέον μια αποκλειστική μονάδα αντλίας μπορεί εύκολα να προστεθεί στην σειρά μονάδων. Είναι εξοπλισμένη με αντλίες με inverter για πλήρη ευελιξία και περιλαμβάνει ένα δοχείο διαστολής 18 λίτρων. Για περαιτέρω διευκόλυνση της εγκατάστασης, μπορεί να ενσωματωθεί απλή τροφοδοσία ισχύος με ένα (1) μόνο καλώδιο τροφοδοσίας συνδεδεμένο στη σειρά έως και 4 μονάδων (καλώδια που συνδέουν μονάδες που παρέχονται από το εργοστάσιο).
Οι μονάδες μπορούν να εγκατασταθούν σε εσωτερικό ή και εξωτερικό χώρο εάν επιλεγεί η διαμόρφωση μειωμένου θορύβου. Πράγματι η νέα EW(W)(H)(L)T-Q A προσφέρει δύο διαφορετικές διαμορφώσεις θορύβου για τη συμμόρφωση με τις απαιτήσεις των εφαρμογών με προσαρμογή θορύβου όπως σε κατοικίες, ξενοδοχεία και νοσοκομεία.
Μειωμένα κόστη λειτουργίας
Χάρη στο αρθρωτό της σχέδιο η καινούργια μονάδα μπορεί να τηρεί επακριβώς το προφίλ φορτίου ψύξης και θέρμανσης του κτιρίου σύμφωνα με το EN14825. Αυτό είναι ιδιαίτερα σημαντικό διότι διασφαλίζει το χαμηλό λειτουργικό κόστος για το σύστημα HVAC σε συνθήκες μερικού φορτίου που αποτελούν το μεγαλύτερο τμήμα του χρόνου λειτουργίας. Αυτό δεν ισχύει στους παραδοσιακούς ψύκτες τύπου πακέτου & στις αντλίες θερμότητας που πρέπει να λειτουργούν σε μια σειρά κύκλων on-off με αποτέλεσμα να μειώνεται η απόδοση συστήματος.
Συνεισφορά στα πράσινα κτίρια
Τα πιο γνωστά πρωτόκολλα πράσινων κτιρίων είναι τα BREEAM και LEED. Η EW(W)(H)(L)T-Q A μπορεί να συνεισφέρει στους βαθμούς ενός έργου κατά την αξιολόγηση της ενεργειακής αποδοτικότητας του υδρονικού συστήματος, ειδικά
εάν γίνει η επιλογή μερικής ανάκτησης θερμότητας. Το περιορισμένο ΔΘΠ του R-32 και το χαμηλό φορτίο ψυκτικού ανά κύκλωμα, χάρη στο αρθρωτό σχέδιο, επίσης συνεισφέρει ενδεχομένως κατά την αξιολόγηση της επίδρασης των ψυκτικών μέσων.
Περιορισμένος περιβαλλοντικός αντίκτυπος
Οι μονάδες χρησιμοποιούν ψυκτικό μέσο R-32 που διαθέτει Δυναμικό θέρμανσης του πλανήτη (ΔΘΠ) 675, μόνο το ένα τρίτο του R-410A. Το R-32 είναι
ένα καθαρό ψυκτικό ενός συστατικού, επομένως μπορεί να ανακτηθεί. Πρόσφατη μελέτη του Πανεπιστημίου του Τόκιο* αναφέρει ότι το ανακτημένο R-32 έχει περιβαλλοντικές επιπτώσεις κατά 90% χαμηλότερες από το παρθένο R-32 λόγω αποφυγής της ανάγκης καταστροφής και της χαμηλότερης ενέργειας που απαιτείται για την ανάκτηση αναφορικά με την νέα παραγωγή. Η Daikin χρησιμοποιεί ανακτημένο R-32 στους ψύκτες και τις αντλίες θερμότητας στα πλαίσια του προγράμματος Loop by Daikin.
Εφαρμογές προϊόντος
Θέρμανση
Θέρμανση χώρου + διαμορφώσεις DHW
- Κεντρική θέρμανση, τελικώς σε τεχνολογία cascade βρόχου νερού με μια αντλία θερμότητας αέρα σε νερό. Διαχείριση παροχής DHW μέσω ανεξάρτητης παροχής DHW (απλή ή σειρά μονάδων αποκλειστικά σε DHW, τελικά σε στήλη). Η διαχείριση των μονάδων γίνεται σε κύρια/βοηθητική έως μια σειρά 4 μονάδων ανά κύρια
- Οικίες, γραφεία, μικρά εμπορικά καταστήματα, γυμναστήρια, ξενοδοχεία
- Αντικατάσταση και νέο κτίριο
- Πιθανοί τερματικοί σταθμοί:
- Θερμαντικά σώματα (έως 60 °C)
- Θέρμανση δαπέδου (30-35 °C)
- Μονάδες Fan coil (45 °C)
Ψύξη

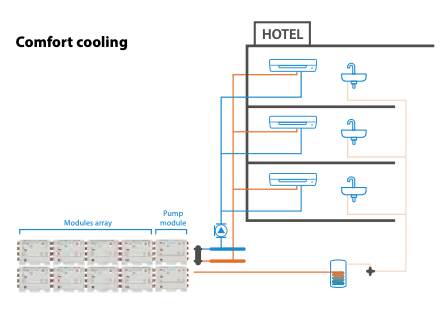

Ψύξη άνεσης
Κεντρική ψύξη. Διαχείριση DHW μέσω ανεξάρτητης παροχής DHW (απλή ή σειρά μονάδων αποκλειστικά σε DHW, τελικά σε στήλη). Η διαχείριση των μονάδων γίνεται σε κύρια/βοηθητική έως μια σειρά 4 μονάδων ανά κύρια
- Οικίες, γραφεία, μικρά εμπορικά καταστήματα, γυμναστήρια, ξενοδοχεία
- Αντικατάσταση και νέο κτίριο
- Πιθανοί τερματικοί σταθμοί:
- Ψύξη δαπέδου (23-18°C)
- Fancoils (12-7°C)
Ψύξη διαδικασίας
- Αποκλειστική ή κεντρική ψύξη σύμφωνα με τις ανάγκες του έργου. Η διαχείριση των μονάδων γίνεται σε κύρια/βοηθητική έως μια σειρά 4 μονάδων ανά κύρια
- Ψύξη γάλακτος (9-4 °C)
- Ψυχόμενη αποθήκη (-8 έως -12 °C, με γλυκόλη)
- Ψύξη MRI και πολλές άλλες
