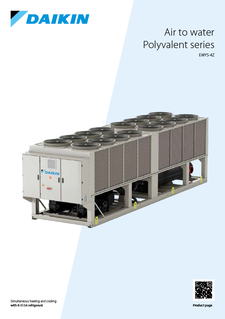

EWYS-4Z_Product catalogue_ECPEN24-446_English
PDF | 537.90KB
Ταυτόχρονη θέρμανση και ψύξη με το ψυκτικό μέσο R-513A
Το προϊόν είναι εξοπλισμένο με συμπιεστές Single-Screw Daikin με Inverter με οδηγό μεταβλητής συχνότητας (VFD) και μεταβλητή αναλογία όγκου (VVR), λειτουργία με ψυκτικό μέσο R-513A, που έχει πολύ χαμηλό Δυναμικό θέρμανσης του πλανήτη (ΔΘΠ).
Το εύρος απόδοσης εκτείνεται από 400 έως 800 kW στη λειτουργία ψύξης και θέρμανσης με συνολικό δείκτη ενεργειακής απόδοσης (TER) έως και 7,89. Λειτουργεί σε θερμοκρασίες περιβάλλοντος από -18°C έως +50°C, με θερμοκρασίες παγωμένου νερού έκτασης από -8°C (με μείγμα νερού/γλυκόλης) έως +20°C, και θερμοκρασίες νερού θέρμανσης από +30°C έως +60°C.
Συνεπώς η EWYS-4Z μπορεί να χρησιμοποιείται εκτενώς σε διάφορες εφαρμογές, από βιομηχανικά έως εμπορικά κτίρια, ξενοδοχεία και νοσοκομεία. Διασφαλίζει αξιόπιστη λειτουργία και βέλτιστη απόδοση σε ευρεία γκάμα τοποθεσιών και καιρικών συνθηκών.
2 ρυθμίσεις ήχου
|
|
Εύρος απόδοσης
Από 400 έως 800 kW στη θέρμανση και την ψύξη
Εύρος λειτουργίας
Πλεονεκτήματα προϊόντος
10 καλοί λόγοι για την επιλογή της EWYS-4Z
Αποδοτική λειτουργία για τον περιορισμό του κόστους λειτουργίας
#1 κανονισμός VFD και έλεγχος VVR
Παγωμένο και ζεστό νερό μέσω λειτουργίας αέρα σε αέρα και νερού σε νερό σε όλη τη διάρκεια του χρόνου. Ο VFD διαμορφώνει την απόδοση μονάδας αποτελεσματικά σε μερικό φορτίο ενώ ο VVR ρυθμίζει τις λειτουργίες του συμπιεστή ώστε να ανταποκρίνονται σε οιεσδήποτε καταστάσεις, ελαχιστοποιώντας τις απώλειες ενέργειας.
#2 ΧΩΡΙΣ ρεύμα εκκίνησης
Δεν υπάρχουν αιχμές ρεύματος κατά την εκκίνηση. Το ρεύμα εκκίνησης είναι πάντα χαμηλότερο από το ρεύμα που απορροφάται στις μέγιστες συνθήκες λειτουργίας (FLS).
#3 Υψηλός συντελεστής ισχύος
Διατηρεί έναν συντελεστή ισχύος εκτοπίσματος πάντα μεγαλύτερο από 0,95.
#4 Απαιτούνται συνθήκες γρήγορης άνεσης & χαμηλή περιεκτικότητα νερού
Οι διακυμάνσεις της ισχύος εξόδου σε άμεση σχέση με τις απαιτήσεις ψύξης και θέρμανσης του συστήματος του επιτρέπουν να επιτύχει τις συνθήκες σημείου ρύθμισης σε λιγότερο από ένα λεπτό επιτρέποντάς του να λειτουργεί σωστά με την ίδια ποσότητα νερού όπως στον βρόγχο ενός ψύκτη με Inverter μόνο ψύξης.
Εξαιρετική αξιοπιστία
#5 Κυκλώματα ψυκτικού
Δύο ξεχωριστά και ανεξάρτητα κυκλώματα ψυκτικού μέσου εξασφαλίζουν μέγιστη ασφάλεια και ευκολία στη συντήρηση
#6 Τεχνολογία VFD με ψύξη ψυκτικού
Η τεχνολογία VFD με ψύξη ψυκτικού δεν επηρεάζεται από περιβαλλοντικές συνθήκες (θερμοκρασία περιβάλλοντος, υψόμετρο ή ποιότητα αέρα) και διασφαλίζει απαράμιλλη αξιοπιστία.
#7 Συμπιεστές μονού κοχλία (single screw)
Οι συμπιεστές μονού κοχλία Daikin διαθέτουν εξαιρετικά ισορροπημένα μηχανικά φορτία τα οποία μειώνουν καταπόνηση των εξαρτημάτων, παρατείνουν τη διάρκεια ζωής της μονάδας, βελτιώνουν την αξιοπιστία και ελαχιστοποιούν τις δονήσεις και τις εκπομπές θορύβου. Η τέλεια ογκομετρική απόδοση των συμπιεστών τους κάνει ιδανικούς για εφαρμογές μεταβλητής ταχύτητας.
Ενσωμάτωση μονάδας πολλαπλής χρήσης σε ένα μεγαλύτερο σύστημα HVAC
# 8 Έξυπνο σύστημα διαχείρισης ψυκτών
Το έξυπνο σύστημα διαχείρισης ψυκτών (iCM) επιτρέπει έλεγχο έως και 8 μονάδων εντός ενός συστήματος και διαχειρίζεται την αλληλουχία και την απόδοση κάθε μονάδας για την επίτευξη της συνολικής απαιτούμενης απόδοσης με ταυτόχρονη ελαχιστοποίηση της κατανάλωσης ενέργειας. Έτσι εξασφαλίζεται η διαχείριση της απόδοσης των μονάδων χωρίς την ανάγκη επιπρόσθετου πίνακα ελέγχου με τη χρήση των λειτουργιών του λογισμικού της μονάδας. Αυτή η προσέγγιση παρέχει μια εξαιρετικά οικονομική λύση εγκατάστασης θέτοντας προτεραιότητα στην αξιοπιστία έναντι της απόδοσης.
# 9 Σύστημα τεχνολογίας Cascade
Το Daikin Icm εξασφαλίζει την σωστή ενσωμάτωση των μονάδων EWYS-4Z σε ένα σύστημα με ξεχωριστούς τύπους μονάδων όπως είναι ένα σύστημα 4 σωλήνων με EWYS-4Z και ένας ψύκτης με ανάκτηση θερμότητας ή μια αντλία θερμότητας με βαλβίδα εναλλαγής για εναλλαγή λειτουργίας.
Και στις δύο περιπτώσεις είναι δυνατός σχεδιασμός ενός ολοκληρωμένου συστήματος HVAC Daikin. Στην δεύτερη περίπτωση η ενσωμάτωση σε αντλίες θερμότητας νερού σε νερό (υπό τον ίδιο έλεγχο συστήματος) επιτρέπει την πλήρη απαλλαγή από τις ανθρακούχες εκπομπές στον τομέα της θέρμανσης ακόμα και εκεί όπου οι τερματικοί σταθμοί θα παρέμεναν θερμαντικά σώματα. Πράγματι ένα σύστημα cascade Daikin μπορεί να σχεδιαστεί για την παροχή νερού θέρμανσης έως και 75 °C, υπολογίζοντας μια EWYS- 4Z σε συνδυασμό με αντλίες θερμότητας πηγής νερού με συμπιεστή single screw, τελικώς εξοπλισμένο και με VFD και με διαθεσιμότητα διαφόρων επιλογών ψυκτικού μέσου (R-1234ze, R-513A, R-134a).
#10 Daikin on Site
Η EWYS-4Z είναι εξοπλισμένη με το Daikin on Site, ένα σύστημα απομακρυσμένης παρακολούθησης με βάση το cloud που διασφαλίζει τη σωστή λειτουργία των εγκαταστάσεων ψύξης και θέρμανσης.
Αυτό το απομακρυσμένο σύστημα επιτρέπει στους διαχειριστές εγκαταστάσεων να προσδιορίζουν εύκολα προβλήματα και να βρίσκουν τις σωστές λύσεις όποτε προκύπτει συναγερμός. Η πλατφόρμα επιτρέπει αξιολόγηση πραγματικού χρόνου των παραμέτρων καθιστώντας δυνατή την προσαρμογή ρυθμίσεων και εφόσον απαιτείται παρέμβαση από απόσταση.
Η μονάδα είναι εξοπλισμένη με ένα μόντεμ και μια κάρτα GSM παρέχοντας μια αυτόνομη σύνδεση στο Internet.
Εφαρμογές προϊόντος
Ψύξη + Θέρμανση
Ψύξη & Θέρμανση χώρων
- Κεντρική θέρμανση και ταυτόχρονη ανάγκη ψύξης. Η διαχείριση των μονάδων γίνεται σε κύρια/βοηθητική έως μια σειρά 4 μονάδων ανά κύρια
- Νοσοκομεία και γραφεία
- Αντικαταστάσεις και νέα κτίρια
- Πιθανοί τερματικοί σταθμοί:
- Θέρμανση
- Θερμαντικά σώματα (έως 60 °C)
- Θέρμανση δαπέδου (30-35 °C)
- Μονάδες Fan coil (45 °C)
- Ψύξη
- Μονάδες Fan coil (7 °C)
- Θέρμανση
Ψύξη + Θέρμανση + Ζεστό νερό χρήσης
Ψύξη & θέρμανση χώρων + Ζεστό νερό χρήσης
- Κεντρική θέρμανση και ταυτόχρονη ανάγκη ψύξης. Η διαχείριση των μονάδων γίνεται σε κύρια/βοηθητική έως μια σειρά 4 μονάδων ανά κύρια
- Νοσοκομεία και γραφεία
- Αντικαταστάσεις και νέα κτίρια
- Πιθανοί τερματικοί σταθμοί:
- Θέρμανση
- Θερμαντικά σώματα (έως 60 °C)
- Θέρμανση δαπέδου (30-35 °C)
- Μονάδες Fan coil (45 °C)
- Ψύξη
- Μονάδες Fan coil (7 °C)
- Θέρμανση
