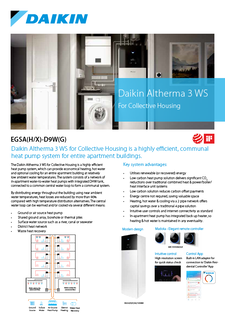

Daikin Altherma 3 WS for collective housing_Product flyer_ECPEN20-753_English
PDF | 375.93KB
Η πρόκληση
Ο αριθμός των ανθρώπων που ζουν σε αστικές περιοχές αυξάνεται συνεχώς τα τελευταία χρόνια.
Κατά συνέπεια οι υψηλότερες απαιτήσεις για κατοικήσιμες περιοχές επιφέρουν ανάπτυξη του συνολικού τομέα κατασκευών στις μελλοντικές πόλεις. Ο τομέας κατασκευών παίζει έναν σημαντικό ρόλο στην κατανάλωση ενέργειας και αποτελεί το 40% της ενέργειας που χρησιμοποιείται στην ΕΕ.
Οι νέες Ευρωπαϊκές Οδηγίες είναι το κίνητρο για την αποδοτικότητα των σύγχρονων κτιρίων με στόχο την επίτευξη των μελλοντικών στόχων. Με αυτή την προοπτική οι αντλίες θερμότητας παίζουν έναν σημαντικό ρόλο στην επίτευξη αυτών των στόχων όχι μόνο σε απλές κατοικίες αλλά και σε κτίρια διαμερισμάτων.
Η Daikin, πρωτοπόρος εταιρεία για περισσότερα από 90 χρόνια, δέχεται την πρόκληση για τα συγκροτήματα πολυκατοικιών για να εφαρμόσει εξ ολοκλήρου ανανεώσιμες πηγές ενέργειας με βάση τεχνολογίες αντλιών θερμότητας σχεδιασμένες στο εργοστάσιό της. Για χαμηλά ή πολυώροφα κτίρια, για μεμονωμένα ή κεντρικά συστήματα θέρμανσης, για αναβάθμιση κτιρίων ή για νέα κτίρια, η Daikin διαθέτει προϊόντα, εμπειρία και λύσεις για εσάς.
Πρακτικά ζητήματα
Η χρήση ανανεώσιμων πηγών ενέργειας σε συνολικές εφαρμογές είναι περιορισμένη λόγω πρακτικών ζητημάτων.
- Χώρος εγκατάστασης
- Περιορισμοί θορύβου
- Απαίτηση ζεστού νερού
- Υγιεινή νερού
- Σχέδιο υδραυλικού συστήματος
Ο χώρος εγκατάστασης για τις μονάδες εξωτερικών και εσωτερικών χώρων είναι περιορισμένος σε κτίρια διαμερισμάτων και συγκροτήματα πολυκατοικιών.
Οι τελικοί χρήστες είναι διστακτικοί σχετικά με τη χρήση του χώρου στο μπαλκόνι.
Οι κατασκευαστές πρέπει να λάβουν υπόψη τις διατάξεις σχεδιασμού των δήμων, τις προσδοκίες των πελατών και τους κανόνες των επιχειρήσεων συγκροτημάτων κατοικιών κατά το σχεδιασμό νέων κτιρίων.
Στα πολυώροφα κτίρια, η ενσωμάτωση των ανανεώσιμων πηγών ενέργειας συναντάει περιορισμούς λόγω της μικρής διαθεσιμότητας χώρων στη στέγη.
Οι περιορισμοί θορύβου επηρεάζουν τη θέση εγκατάστασης των αντλιών θερμότητας στα κτίρια διαμερισμάτων.
Η ακατάλληλη τοποθέτηση των αντλιών θερμότητας εκτός του διαμερίσματος μπορεί να προκαλέσει ενόχληση στους γείτονες.
Η μέγιστη επιτρεπόμενη στάθμη θορύβου κατά τη διάρκεια της νύχτας είναι 35 dBA σε απόσταση 3 m από γειτονικές οικίες.
Η στάθμη θορύβου των αντλιών θερμότητας αποτελεί συνηθισμένο ζήτημα κατά την εγκατάσταση της μονάδας στο εσωτερικό του διαμερίσματος.
Η απαίτηση ζεστού νερού χρήσης (DHW) αυξάνεται κατά πολύ στα νέα κτίρια διαμερισμάτων.
Από τις μονοκατοικίες έως τις πολυκατοικίες, η σημασία της απαίτησης DHW αυξάνεται στην συνολική απαίτηση θέρμανσης.
Στον τομέα νέων κτιρίων η χρήση ενέργειας για τη θέρμανση χώρων (SH) μειώνεται χάρη στην βελτιωμένη μόνωση κτιρίων.
Γι’ αυτό η παραγωγή υψηλής απόδοσης DHW είναι σημαντική για τη μείωση της χρήσης πρωταρχικής ενέργειας σε κτίρια διαμερισμάτων.
Η υγιεινή νερού πρέπει να διασφαλίζεται ώστε να πληρούνται οι τοπικές διατάξεις.
Οι Ευρωπαϊκές διατάξεις απαιτούν θερμοκρασία νερού 60°C στο σημείο άντλησης νερού.
Το νερό στο σύστημα μπορεί να κυκλοφορεί με θερμοκρασίες πάνω από 55 °C για τα περισσότερα σχέδια με δεξαμενή αποθήκευσης DHW, ώστε να εμποδίζεται ανάπτυξη βακτηρίων λεγιονέλλας στο νερό.
Το σχέδιο του υδραυλικού συστήματος σε πολυώροφα κτίρια απαιτεί προσεκτική γνώση
Παραγωγή νερού υψηλής θερμοκρασίας (70°C) και κυκλοφορία αυτού μέσα σε ένα κτίριο:
- υψηλές απώλειες θερμότητας (έως 40%) στα δίκτυα σωληνώσεων διανομής
- υψηλό υδραυλικό κόστος λόγω υψηλότερου μεγέθους των σωλήνων και αυξημένης μόνωσής τους
Ολοκληρωμένες λύσεις Daikin για συγκροτήματα πολυκατοικιών
Η Daikin για να παρέχει στα κτίρια διαμερισμάτων και στα συγκροτήματα πολυκατοικιών βιώσιμους εξοπλισμούς θέρμανσης υψηλής ενεργειακής αποδοτικότητας, συνδυάζει τα προϊόντα Applied και οικιακής θέρμανσης ώστε να προσφέρει ένα ολοκληρωμένο σύστημα το οποίο ξεπερνάει εύκολα τα πρακτικά ζητήματα στα πολυώροφα κτίρια.
Χρησιμοποιώντας την Applied EWYT-B ως κεντρική μονάδα αντλίας θερμότητας που συνδέεται με πολλαπλές εσωτερικές μονάδες, η Daikin Altherma 3 WS μπορεί να διασφαλίσει άνεση θέρμανσης/ψύξης, ζεστό νερό καθαριότητας και μεμονωμένο έλεγχο θερμοκρασίας σε κάθε κατοικία ξεχωριστά.
Το σύστημα αυτό μπορεί επίσης να συμπληρωθεί με μια ευρεία και ευέλικτη σειρά εκπομπών Daikin (Υποδαπέδια θέρμανση, θερμοπομποί αντλίας θερμότητας) ώστε να μπορεί ο πελάτης να επιλέξει τον εκπομπό που επιθυμεί για το διαμέρισμά του.
Επίσης μπορεί να πραγματοποιεί εξαιρετικά αποδοτικές ταυτόχρονες λειτουργίες για θέρμανση, ψύξη και ζεστό νερό χρήσης χάρη στην επίδραση της ανάκτησης θερμότητας μεταξύ των διαμερισμάτων. Έτσι είναι δυνατή σημαντική μείωση των ετήσιων εκπομπών CO2 σε σύγκριση με τους συμβατικούς λέβητες.
Πώς λειτουργεί ο βρόχος νερού;
Η λύση διαμερισμάτων Daikin Altherma παρέχει θέρμανση, ζεστό νερό και ψύξη εφόσον απαιτείται στα πολυώροφα κτίρια διαμερισμάτων. Το σύστημα περιλαμβάνει ένα δίκτυο αντλιών θερμότητας νερού σε νερό μέσα στο διαμέρισμα με ενσωματωμένους κυλίνδρους DHW, συνδεδεμένους σε έναν κοινό κεντρικό βρόχο νερού για τη δημιουργία ενός κοινόχρηστου συστήματος. Ο κεντρικός βρόχος νερού μπορεί να θερμανθεί ή να ψυχθεί μέσω αντλιών θερμότητας πηγής αέρα Daikin που λειτουργούν με χαμηλή θερμοκρασία και υψηλή απόδοση.
Αντλία θερμότητας μέσα στο διαμέρισμα
Η Altherma πηγής νερού αναβαθμίζει τη θέρμανση σε κάθε διαμέρισμα και παράγει θέρμανση/ψύξη χώρων και DHW με πλήρη αυτονομία
- Αυτόνομο σύστημα αντλίας θερμότητας
- Εγκατάσταση μικρού χώρου (60 x 65 cm)
- Εξαιρετικά αθόρυβη μονάδα (ηχητική ισχύς = 39 dBA)
- Συμβατό με οποιοδήποτε τύπου θερμαντικού σώματος
Υδρόψυκη αντλία θερμότητας για εμπορικούς χώρους
Ο κεντρικός βρόχος νερού θερμαίνεται από αντλία θερμότητας κεντρικής πηγής αέρα
- Μεγάλο εύρος απόδοσης από 80 έως 700 kW
- Οικολογική λύση με ψυκτικό μέσο R32
- Παρέχει θέρμανση & ψύξη
- Βελτιστοποιημένη λύση θέρμανσης
Κοινή αντλία θερμότητας
Διατηρεί τον κεντρικό βρόχο νερού μεταξύ +10°C & +30°C
Αρθρωτή αντλία θερμότητας πηγής αέρα
Οικολογική λύση με ψυκτικό μέσο R32
Μεγάλο εύρος απόδοσης θέρμανσης με μια μονάδα (82 kW – 670 kW)
Παρέχει θέρμανση & ψύξη
Κεντρικός βρόχος νερού
Κεντρικός βρόχος νερού κατανέμει θερμότητα χαμηλής θερμοκρασίας σε όλο το κτίριο με τη χρήση νερού θερμοκρασίας περιβάλλοντος
Δίκτυο κατώτατης θερμοκρασίας (10°C – 30°C)
Οι απώλειες θερμότητας σωλήνα διανομής και η υπερθέρμανση στους διαδρόμους εξαλείφονται
Μειωμένο μέγεθος σωλήνων
Ανάκτηση θερμότητας δυνατή σε όλο το δίκτυο διανομής
Fan-coil αντλίας θερμότητας
Εξαιρετικές γεννήτριες χαμηλής θερμοκρασίας με κυκλοφορητή αντλίας θερμότητας που συνδυάζουν μοντέρνο σχεδιασμό, ελάχιστο μέγεθος και χαμηλές τιμές θορύβου
Συνδυάζεται εύκολα σε κάθε περιβάλλον χάρη στις διαστάσεις και το σχέδιο
Συνδυάζεται τέλεια με γεννήτριες χαμηλής θερμοκρασίας
Πολύ χαμηλός θόρυβος
Λεπτές διαστάσεις με ένα βάθος μόνο 135 mm
Ενδοδαπέδια θέρμανση
Θέρμανση ανανέωσης το χειμώνα και ψύξη το καλοκαίρι, τέλειο για νέα κτίρια
Ψύκτης EWYT-B
Ο κεντρικός βρόχος νερού θερμαίνεται από αντλία θερμότητας κεντρικής πηγής αέρα
Daikin Altherma 3 WS
Η Daikin Altherma πηγής νερού αναβαθμίζει τη θέρμανση σε κάθε διαμέρισμα και παράγει θέρμανση/ψύξη χώρων και DHW με πλήρη αυτονομία
